Заміна ГРМ та ланцюгів
Газорозподільний механізм (ГРМ) є однією з найважливіших систем двигуна, що забезпечує синхронну роботу колінчастого та розподільного валів. Своєчасна заміна ГРМ — це не просто профілактична процедура, а критично важливе обслуговування, яке запобігає катастрофічним поломкам двигуна. За статистикою провідних європейських автовиробників, обрив ременя ГРМ під час руху призводить до серйозних пошкоджень двигуна у 85% випадків, що вимагає дорогого капітального ремонту.
Компанії Toyota, Volkswagen, BMW та Mercedes-Benz постійно наголошують на важливості дотримання регламентів заміни системи ГРМ. Німецький автомобільний інженер та конструктор Рудольф Дизель ще в XIX столітті говорив: “Надійність механізму визначається не силою його найміцнішої деталі, а своєчасністю її заміни”. Ці слова особливо актуальні для системи газорозподілу, де навіть незначна поломка може призвести до руйнування всього двигуна.
Що таке система ГРМ та як вона працює
Газорозподільний механізм забезпечує точну синхронізацію між рухом поршнів та відкриттям/закриттям клапанів. Це дозволяє паливно-повітряній суміші надходити в камеру згоряння саме в потрібний момент, а відпрацьованим газам — вчасно видалятися.
Основні компоненти системи ГРМ
Сучасна система газорозподілу складається з багатьох взаємопов’язаних елементів:
- Ремінь або ланцюг ГРМ — основний привідний елемент
- Шківи колінчастого та розподільного валів — передають обертання
- Зірочки (для ланцюгового приводу) — забезпечують зачеплення ланцюга
- Натяжний ролик — підтримує оптимальне натягнення ременя
- Обвідні ролики — направляють ремінь по правильній траєкторії
- Натяжувач ланцюга — автоматично регулює натяг
- Помпа системи охолодження — часто приводиться від ременя ГРМ
- Датчики положення валів — контролюють синхронізацію
- Кришка ГРМ — захищає механізм від забруднень
Принцип роботи ГРМ
Колінчастий вал через ремінь або ланцюг приводить в обертання розподільний вал, який за допомогою кулачків відкриває клапани в точно визначені моменти. У чотиритактному двигуні колінвал робить два оберти за один робочий цикл, тому шків розподільного валу вдвічі більший за шків колінвала, забезпечуючи правильне співвідношення 2:1.
Ремінь проти ланцюга: порівняльний аналіз
Автовиробники використовують два типи приводу ГРМ, кожен з яких має свої переваги та особливості експлуатації.
Ремінь ГРМ: характеристики та особливості
Ремінь ГРМ виготовляється з високоміцної синтетичної гуми з армуванням кевларовими або скловолоконними нитками.
- Тиха робота без шуму та вібрацій
- Не потребує змащування
- Простота конструкції та доступність заміни
- Обмежений термін служби — зазвичай 60-120 тисяч км
- Чутливість до моторного мастила — при потраплянні швидко руйнується
- Вразливість до екстремальних температур
- Популярний у японських та європейських автомобілів масового сегменту
Регламенти заміни ременя ГРМ від виробників
Провідні автовиробники встановлюють такі інтервали заміни:
- Toyota та Lexus: кожні 90-100 тисяч км
- Honda та Acura: кожні 80-100 тисяч км або 8 років
- Volkswagen та Audi: кожні 60-120 тисяч км залежно від двигуна
- Renault та Nissan: кожні 60-90 тисяч км
- Ford: кожні 80-160 тисяч км для різних моделей
- Hyundai та Kia: кожні 90-120 тисяч км
Ланцюг ГРМ: переваги та недоліки
Ланцюг ГРМ — це металева роликова або пластинчаста конструкція, яка працює в мастилі.
- Значно довший ресурс — 150-300 тисяч км при правильному обслуговуванні
- Вища міцність та надійність
- Стійкість до високих температур
- Менша ймовірність раптового обриву
- Підвищений шум при роботі, особливо на холодну
- Залежність від якості моторного мастила
- Вища складність та вартість заміни
- Традиційно використовується BMW, Mercedes-Benz, деякі моделі Toyota
Турбота щодня
Особливості ланцюгів різних типів
Існує кілька конструкцій ланцюгів ГРМ:
- Роликові ланцюги — найпоширеніший тип, надійні та довговічні
- Пластинчасті ланцюги — тихіші, але менш міцні
- Дворядні ланцюги — для потужних двигунів, посилена конструкція
- Зубчасті ремені — гібридний варіант з перевагами обох типів
Коли необхідна заміна ГРМ та ланцюгів
Своєчасне виявлення ознак зносу системи ГРМ може врятувати двигун від серйозних пошкоджень.
Ознаки необхідності заміни ременя ГРМ
Візуальні та функціональні симптоми зносу ременя:
- Тріщини на внутрішній або зовнішній поверхні ременя
- Розшарування матеріалу, видимі нитки армування
- Сліди моторного мастила або антифризу на ремені
- Потертості, відсутність зубців
- Підвищена жорсткість матеріалу (застарівання гуми)
- Нетипові звуки — свист, писк при роботі двигуна
- Вібрації двигуна на холостих обертах
- Важкий запуск двигуна
Симптоми зносу ланцюга ГРМ
Ланцюг дає інші ознаки необхідності заміни:
- Характерний металевий брязкіт при запуску холодного двигуна
- Дзеленчання або стукіт у передній частині двигуна
- Підвищений шум при прогазовках
- Помилки синхронізації валів у діагностичній системі
- Нестабільна робота двигуна на холостих обертах
- Втрата потужності та погіршення динаміки
- Підвищена витрата палива
- Важкий запуск, особливо на холодну
Нехтування станом ГРМ може призвести до обриву ременя або розтягування ланцюга, що спричинить зіткнення клапанів з поршнями та необхідність капітального ремонту двигуна вартістю у десятки разів більшою за планову заміну ГРМ.
Фактори, що прискорюють знос ГРМ
Деякі умови експлуатації значно скорочують ресурс системи газорозподілу:
- Несправність натяжного ролика або натяжувача
- Витік моторного мастила на ремінь ГРМ
- Перегрів двигуна та високі робочі температури
- Їзда в умовах постійних пробок з частими запусками двигуна
- Використання неякісного моторного мастила (для ланцюга)
- Експлуатація в умовах екстремальних температур
- Попадання охолоджуючої рідини на ремінь через несправну помпу
- Підвищені вібрації двигуна через несправні опори
Детальний процес заміни ГРМ
Заміна системи газорозподілу — це складна технологічна операція, яка вимагає спеціального інструменту, точності та досвіду.
Підготовчий етап та діагностика
Професійна заміна починається з ретельної діагностики:
- Комп’ютерна діагностика двигуна для виявлення помилок синхронізації
- Візуальний огляд стану ременя або ланцюга через оглядове вікно
- Перевірка натягу ременя спеціальним індикатором
- Оцінка стану роликів та натяжувачів
- Перевірка помпи системи охолодження на підтікання
- Аналіз стану сальників колінчастого та розподільного валів
- Складання переліку компонентів, що підлягають заміні
Демонтаж та доступ до ГРМ
Для доступу до системи газорозподілу необхідно:
- Відключити акумуляторну батарею
- Зняти декоративну кришку двигуна
- Демонтувати повітряний фільтр та впускний патрубок
- Зняти генератор або відвести його в сторону
- Демонтувати допоміжні ремені (кондиціонера, гідропідсилювача)
- Вивісити двигун для зняття правої опори (на деяких моделях)
- Зняти кришку ГРМ (верхню та нижню)
- Очистити робочу зону від бруду та мастила
Встановлення в мертву точку
Це критично важливий етап, помилка в якому може зруйнувати двигун:
- Проворачування колінчастого валу до збігу міток
- Встановлення поршня першого циліндра в верхню мертву точку (ВМТ)
- Вирівнювання міток на шківах розподільних валів
- Фіксування валів спеціальними блокувальними інструментами
- Перевірка співпадіння всіх міток згідно з технічною документацією
- Фотофіксація положення міток (рекомендується)
Демонтаж старої системи ГРМ
Зняття компонентів виконується в чіткій послідовності:
- Послаблення натяжного ролика (для ременя) або натяжувача (для ланцюга)
- Зняття старого ременя або ланцюга з фіксуванням положення валів
- Демонтаж натяжного ролика та обвідних роликів
- Зняття помпи системи охолодження (за необхідності)
- Перевірка стану шківів та зірочок на знос
- Очищення всіх поверхонь від старого герметика та забруднень

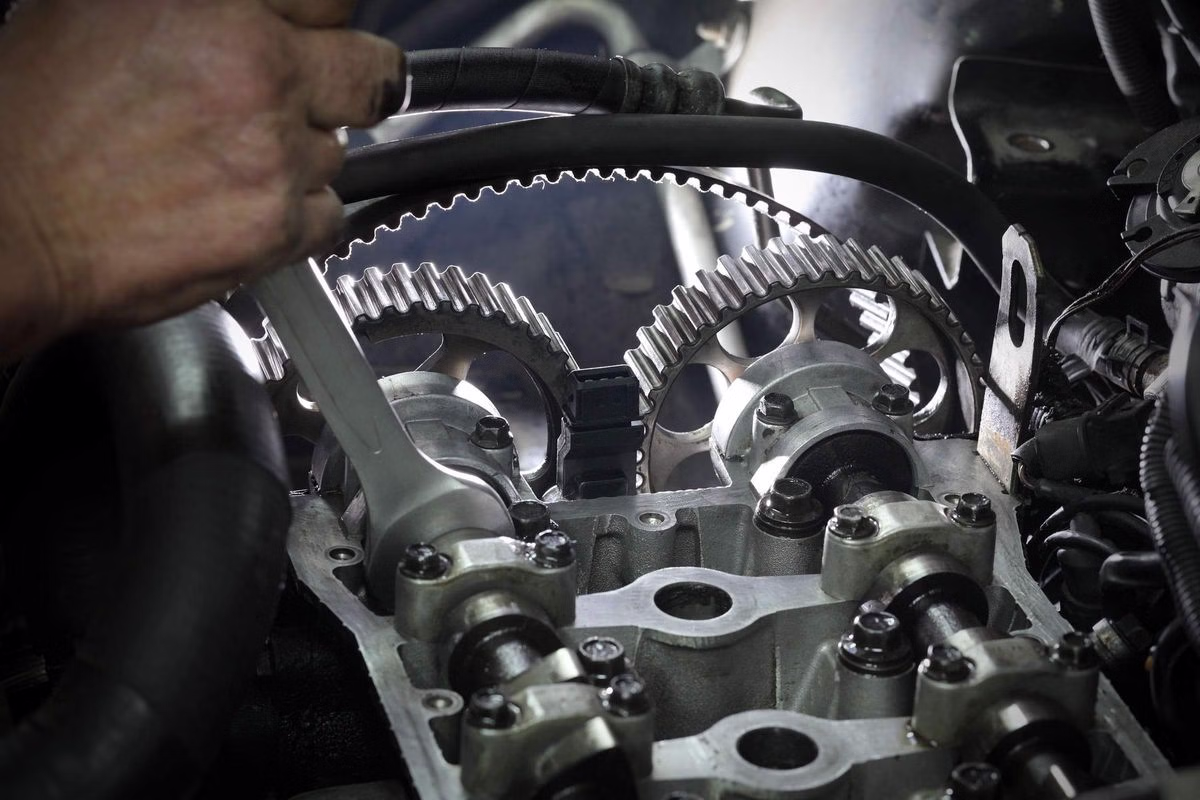

Встановлення нових компонентів
Монтаж нової системи ГРМ потребує максимальної точності:
- Встановлення нової помпи з новою прокладкою або герметиком
- Монтаж нових роликів у правильній послідовності
- Встановлення нового ременя або ланцюга з контролем положення міток
- Попереднє натягнення системи
- Повторна перевірка всіх міток після натягу
- Проворачування двигуна вручну на 2 повні оберти
- Контроль збігу міток після проворачування
- Остаточне натягнення ременя або ланцюга
- Встановлення кришок ГРМ з новими прокладками
- Монтаж навісного обладнання в зворотній послідовності
Особливості заміни ланцюга ГРМ
Заміна ланцюгового приводу має свої специфічні моменти:
- Обов’язкова заміна натяжувача та успокоювачів ланцюга
- Перевірка стану зірочок на знос зубців
- Контроль тиску мастила для правильної роботи натяжувача
- Використання нового високоякісного моторного мастила
- Заміна всіх болтів кріплення зірочок (вони одноразові)
- Очищення масляних каналів від старих відкладень
Що обов’язково міняти разом з ГРМ
Досвідчені майстри рекомендують при заміні ГРМ оновити всі супутні компоненти для забезпечення надійності.
Комплект для заміни ременя ГРМ
- Ремінь ГРМ — основний привідний елемент
- Натяжний ролик — забезпечує правильне натягнення
- Обвідні ролики — всі, навіть якщо виглядають нормально
- Помпа системи охолодження — має аналогічний ресурс
- Сальник колінчастого валу — для запобігання витоків мастила
- Сальник розподільного валу — часто важкодоступний без зняття ГРМ
- Прокладка кришки ГРМ — для герметичності
- Антифриз — якщо знімається помпа
Комплект для заміни ланцюга ГРМ
- Ланцюг ГРМ — основний елемент приводу
- Гідравлічний натяжувач — обов’язкова заміна
- Направляючі ланцюга (успокоювачі) — зношуються разом з ланцюгом
- Зірочки розподільних валів — при видимому зносі зубців
- Болти кріплення зірочок — одноразові, не можна використовувати повторно
- Прокладка кришки ГРМ
- Моторне мастило та масляний фільтр — обов’язкова заміна
Типи двигунів за конструкцією ГРМ
Наслідки обриву ременя залежать від конструкції двигуна.
Двигуни втручання (Interference Engine)
У цих моторах поршні та клапани займають один і той самий простір у різні моменти часу:
- При обриві ременя клапани залишаються відкритими
- Поршні, що продовжують рух, вдаряють по клапанах
- Результат — погнуті клапани, пошкодження поршнів, можлива тріщина в головці
- Необхідний капітальний ремонт двигуна
- До цього типу належать більшість сучасних високофорсованих двигунів
Двигуни без втручання (Non-Interference Engine)
У таких моторах клапани та поршні не перетинаються:
- При обриві ременя двигун просто зупиняється
- Клапани та поршні не стикаються
- Достатньо замінити ремінь ГРМ та пошкоджені ролики
- Такі двигуни рідкісні серед сучасних моделей
- Приклад: деякі старі двигуни Honda, Toyota
Рекомендації експертів автомобільної індустрії
Провідні фахівці та автовиробники дають чіткі рекомендації щодо обслуговування системи ГРМ.
Поради від інженерів Bosch
Компанія Robert Bosch GmbH, світовий лідер у виробництві автокомпонентів, рекомендує:
- Завжди замінювати ГРМ згідно з регламентом виробника автомобіля
- Не економити на комплектуючих — використовувати якісні запчастини
- При заміні ременя обов’язково міняти всі ролики та помпу
- Перевіряти стан ГРМ при кожному ТО візуально
- При купівлі вживаного авто превентивно замінити ГРМ
- Зберігати документи про заміну для наступних сервісних робіт
Висновки технічних експертів
За даними незалежних технічних експертів та автомобільних інженерів:
- 90% обривів ременя ГРМ відбуваються через несвоєчасну заміну
- Середня економія від планової заміни ГРМ порівняно з ремонтом після обриву становить від 10 до 50 разів
- Використання неякісних комплектуючих скорочує ресурс на 30-50%
- Неправильна установка міток призводить до пошкодження двигуна у 60% випадків
Якість запчастин: на що звертати увагу
Вибір якісних компонентів критично важливий для надійної роботи системи ГРМ.
Оригінальні запчастини
- Виготовляються безпосередньо для автовиробника
- Повна відповідність заводським специфікаціям
- Максимальна надійність та ресурс
- Гарантія сумісності та якості
- Найвища вартість серед усіх варіантів
Якісні аналоги від провідних виробників
Рекомендовані бренди запчастин для системи ГРМ:
- Gates — американський лідер у виробництві ременів та роликів
- Continental/Contitech — німецька якість та надійність
- SKF — шведський виробник підшипників та роликів
- INA (Schaeffler Group) — німецький спеціаліст з приводів ГРМ
- Dayco — італійський виробник автокомпонентів
- Hutchinson — французька компанія з довгою історією
- Aisin — японська якість для азійських автомобілів
Ознаки якісних запчастин
- Наявність оригінальної упаковки з захисними елементами
- Присутність сертифікатів якості та паспортів виробу
- Маркування виробника, дати виготовлення та артикулу
- QR-код або голограма для перевірки автентичності
- Детальна інструкція з встановлення
- Відсутність механічних пошкоджень та дефектів
Профілактика та догляд за системою ГРМ
Правильна експлуатація значно продовжує ресурс газорозподільного механізму.
Регулярні перевірки
- Візуальний огляд стану ременя при кожному ТО
- Контроль відсутності витоків мастила на ремінь
- Прослуховування роботи двигуна на наявність сторонніх шумів
- Перевірка натягу ременя (повинен прогинатися на 10-15 мм)
- Контроль стану помпи на відсутність підтікань антифризу
- Моніторинг рівня та якості моторного мастила (для ланцюга)
Правила експлуатації для продовження ресурсу
- Уникати різких стартів та агресивного водіння
- Не перевантажувати двигун при холодному запуску
- Використовувати якісне моторне мастило згідно з допусками
- Міняти мастило та фільтр згідно з регламентом
- Контролювати температурний режим двигуна
- Уникати тривалої роботи на максимальних обертах
- Своєчасно ремонтувати витоки мастила та антифризу
Вибір СТО для заміни ГРМ
Якість заміни системи газорозподілу напряму залежить від професіоналізму виконавців.
Критерії вибору надійного автосервісу
- Спеціалізація на ремонті вашої марки автомобіля
- Наявність спеціального інструменту для встановлення міток
- Досвідчені механіки з підтвердженою кваліфікацією
- Позитивні відгуки клієнтів про заміну ГРМ
- Використання якісних запчастин з гарантією
- Прозора система ціноутворення без прихованих доплат
- Надання гарантії на виконані роботи
- Наявність технічної документації та схем встановлення міток
- Можливість діагностики після заміни
Чому варто обрати саме наше СТО?
Ми розуміємо, що ремонт двигуна — це не просто технічна процедура, а важливий крок до збереження надійності вашого автомобіля. Саме тому наш сервіс пропонує:
- Досвідчених майстрів з багаторічною практикою у ремонті двигунів різних марок авто.
- Сучасне діагностичне обладнання, яке дозволяє точно визначити проблему та уникнути зайвих витрат.
- Гарантію на виконані роботи та використання лише сертифікованих запчастин.
- Індивідуальний підхід до кожного клієнта та прозору вартість послуг без прихованих платежів.
- Швидке та якісне обслуговування, що дозволяє мінімізувати час простою автомобіля.
Звернувшись до нас, ви отримуєте впевненість у своєму авто та комфорт у кожній поїздці.
Часті запитання
Чим відрізняється заміна ременя ГРМ від ланцюга?
Ремінь ГРМ легший та дешевший в обслуговуванні, але має коротший ресурс. Ланцюг служить довше, проте його заміна складніша і потребує більшого втручання.
Як зрозуміти, що пора міняти ГРМ?
Ознаки зносу включають сторонні шуми, труднощі із запуском двигуна, падіння потужності, підвищену витрату палива чи мастила, а також пробіг, що перевищує регламент виробника.
Що буде, якщо не міняти ГРМ вчасно?
Найчастіше відбувається обрив ременя або розтягування ланцюга, що призводить до зіткнення клапанів і поршнів. Це означає дорогий капітальний ремонт двигуна.
Чи можна самому замінити ГРМ?
Процедура потребує точності, спеціального інструменту та знань. Найменша помилка у встановленні міток може зруйнувати двигун. Тому рекомендується звертатися до професійного СТО.
Чи потрібно міняти помпу разом з ГРМ?
Так, у більшості випадків рекомендується замінювати водяний насос одночасно, адже його ресурс часто збігається з терміном служби ременя.
