Пневматична система

повітря під тиском як робоча сила

За 15 років роботи механіком я обслуговував пневматичні системи різної складності — від простих гальм старих КамАЗів до високотехнологічної пневмопідвіски Mercedes S-Class. Це дві зовсім різні філософії використання стиснутого повітря, але принципи схожі: компресор створює тиск, ресивер зберігає запас повітря, клапани керують потоками.

Найскладніший випадок у моїй практиці — MAN TGX 2015 року, магістральний тягач. Водій скаржився: “Гальма спрацьовують з затримкою, іноді взагалі не тримають, стоянкове гальмо відпускається саме”. Після тижня діагностики знайшов п’ять різних проблем: витік у модуляторі ABS, зношені мембрани у енергоакумуляторах, забитий осушувач повітря, корозія магістралей, несправний клапан прискорення. Система працювала на межі, балансуючи між відмовою та мінімальною працездатністю.

Ця стаття базується на реальному досвіді діагностики та ремонту пневматичних систем різних типів транспорту. Я розповім про будову, принципи роботи, типові несправності, методи діагностики та обслуговування.

Пневматичні гальма вантажівок та автобусів

Пневматичні гальма — це єдиний надійний спосіб зупинити вантажівку вагою 40 тонн або автобус з 50 пасажирами. Гідравлічні гальма легкових авто тут не працюють — потрібні дуже великі зусилля, які може створити тільки стиснуте повітря.

Чому саме пневматика для важкого транспорту

Переваги пневматичних гальм: можливість створення дуже високих зусиль (одна гальмівна камера може розвивати зусилля 5-10 тонн), система легко масштабується на будь-яку кількість осей та коліс, можливість підключення причепів та напівпричепів через магістральні з’єднання, компресор постійно поповнює запас повітря, безпечність — при розгерметизації включається стоянкове гальмо (fail-safe принцип).

Недоліки: складність конструкції (багато компонентів), вимоги до обслуговування, затримка спрацювання (0.2-0.6 секунди проти 0.05-0.1 у гідравліки), чутливість до вологи та морозу, габарити та вага компонентів.

Основні компоненти пневмогальм

Компресор нагнітає повітря з атмосфери до тиску 8-12 бар, приводиться від двигуна через шестерню або ремінь. Продуктивність 200-600 літрів на хвилину залежно від розміру вантажівки. Ресурс 300-500 тисяч кілометрів при своєчасному обслуговуванні.

Осушувач повітря видаляє вологу з повітря перед подачею у систему. Всередині знаходиться картридж з силікагелем або іншим адсорбентом. Вологе повітря проходить через адсорбент, волога затримується. Періодично (кожні 3-5 хвилин або при досягненні максимального тиску) відбувається регенерація — частина повітря випускається назад через картридж, виносячи накопичену вологу. Чути характерний звук “пшш”.

Ресивери (балони) зберігають запас стиснутого повітря. Зазвичай встановлюється 3-4 ресивери об’ємом 20-50 літрів кожен на різних контурах. Робочий тиск 6.5-8.5 бар (нижче 6.5 бар спрацьовує попередження, нижче 5 бар може включитися стоянкове гальмо автоматично).

Гальмівні крани (педальний, ручний) керують подачею повітря до виконавчих механізмів. Педальний кран має пропорційне керування — чим сильніше тиснеш, тим більший тиск подається у гальмівні камери. Ручний кран (стоянкове гальмо) — кнопка або важіль з двома положеннями.

Гальмівні камери перетворюють тиск повітря у механічне зусилля на гальмівні колодки. Складаються з корпусу, мембрани, штока, пружини. При подачі повітря мембрана штовхає шток, який через важелі притискає колодки до барабана або диска.

Енергоакумулятори (пружинні гальмівні циліндри) забезпечують стоянкове гальмо. Всередині — потужна пружина, що постійно притискає гальмівні колодки. Для відпускання стоянкового гальма у циліндр подається повітря, яке стискає пружину. При відсутності повітря (розгерметизація, заглушений двигун) пружини включають гальма автоматично — принцип fail-safe.

Регулятори гальмівних сил розподіляють тиск між осями залежно від завантаження. Датчик положення підвіски показує, наскільки просіла ресора (чим більше вантаж, тим нижче кузов). Регулятор змінює тиск на задню вісь — якщо порожня, тиск менший (щоб не заблокувати колеса), якщо повна, тиск більший.

Принцип роботи пневмогальм

Компресор постійно підтримує тиск у ресиверах 8-8.5 бар. При досягненні максимуму спрацьовує регулятор тиску, компресор переходить у режим холостого ходу (не качає). Водій натискає педаль гальма. Педальний кран пропорційно відкривається, подаючи повітря з ресивера у гальмівні камери передньої та задньої осей. Тиск у камерах штовхає штоки, які через важелі притискають колодки до барабанів. Чим сильніше натиснута педаль, тим вищий тиск у камерах (0-8 бар), тим сильніше гальмування.

При відпусканні педалі кран випускає повітря з гальмівних камер в атмосферу (чути “пшш”), пружини у камерах повертають штоки, колодки відходять від барабанів. Для стоянкового гальма водій натискає кнопку або тягне важіль. Випускний клапан випускає повітря з енергоакумуляторів. Пружини розтискаються та включають гальма на задній осі (зазвичай). Для відпускання стоянкового кнопка натискається у зворотний бік, повітря подається у енергоакумулятори, стискає пружини, гальма відпускаються.

Типові несправності пневмогальм

Витік повітря — найпоширеніша проблема. Ознаки: компресор працює постійно (не може набрати тиск), тиск повільно падає на стоянці (має триматися годинами), гальма спрацьовують слабко або з затримкою, шипіння повітря при загальмуванні. Причини: пошкоджені мембрани у гальмівних камерах або енергоакумуляторах, негерметичні з’єднання магістралей, корозія та тріщини у пневмолініях, несправні клапани (не закриваються повністю), пошкоджені ущільнення у кранах.

Волога у системі — руйнівник пневматики. При конденсації вода накопичується у найнижчих точках (ресивери, клапани), взимку замерзає, блокуючи канали. Ознаки: гальма не спрацьовують або спрацьовують частково взимку, при злитті конденсату з ресиверів виходить багато води, іржа всередині магістралей. Причини: несправний осушувач (картридж вичерпав ресурс), рідка регенерація осушувача (несправний регенераційний клапан), підсос вологого повітря через негерметичність на всмоктуванні компресора.

Затримка спрацювання гальм більша за норму (понад 0.6 секунди). Причини: забиті магістралі або клапани (іржа, бруд), низький тиск у системі (витік, слабкий компресор), занадто довгі магістралі (переобладнаний причіп), несправний прискорювальний клапан.

Нерівномірне гальмування — одна вісь гальмує сильніше іншої. Причини: несправний регулятор гальмівних сил, різний тиск у камерах лівого та правого коліс (витік у одній камері), зношені гальмівні накладки на одній стороні, заклинені важелі механізму гальм.

Пневматичний привід дверей автобусів

На пасажирських автобусах двері керуються пневматично. Водій натискає кнопку, клапан подає повітря у пневмоциліндр, який відкриває або закриває двері. Переваги: великі зусилля для важких дверей, надійність, безпека — при падінні тиску двері можна відкрити вручну.

Типові проблеми: витік у пневмоциліндрах дверей (ущільнення штока зношуються), несправні клапани керування, двері відкриваються або закриваються повільно (витік, низький тиск), двері не тримаються закритими (несправний замковий механізм або клапан).

Пневмопідвіска легкових автомобілів

Пневматична підвіска на легкових авто виконує інші функції — не гальмування, а забезпечення комфорту та можливості регулювання кліренсу. Встановлюється на преміум-марки: Mercedes S-Class, BMW 7 Series, Audi A8, Range Rover, Lexus LS та інші.

Переваги пневмопідвіски

Регулювання кліренсу: можна підняти кузов на 40-60 мм для бездоріжжя або опустити на 20-40 мм для швидкісного руху (покращує аеродинаміку). Підтримка постійного дорожнього просвіту незалежно від завантаження — завантажили багажник, задня вісь не просідає. Плавність ходу краща за пружинну підвіску — пневмобалони м’якші за пружини, поглинають дрібні нерівності. Можливість зміни жорсткості підвіски (спорт/комфорт режими). Функція підйому кузова для полегшення посадки/висадки пасажирів.

Недоліки пневмопідвіски

Складність та велика кількість компонентів (компресор, ресивер, 4 пневмобалони, 4 клапани, датчики, блок керування). Дороге обслуговування та ремонт — пневмобалон коштує значно більше за звичайний амортизатор. Чутливість до пошкоджень пневмобалонів (проколи, розриви гуми). Залежність від електроніки — при відмові блоку керування підвіска не працює. Додаткова вага — система важить на 30-50 кг більше за пружинну.

Конструкція пневмопідвіски

Компресор невеликої продуктивності (20-40 літрів на хвилину), компактний, встановлений зазвичай у багажнику або під підлогою. Нагнітає повітря до тиску 16-20 бар. Має вбудований осушувач та фільтр.

Ресивер невеликого об’єму (3-5 літрів) зберігає запас стиснутого повітря для швидкого регулювання підвіски без очікування роботи компресора. Розташований зазвичай поруч з компресором.

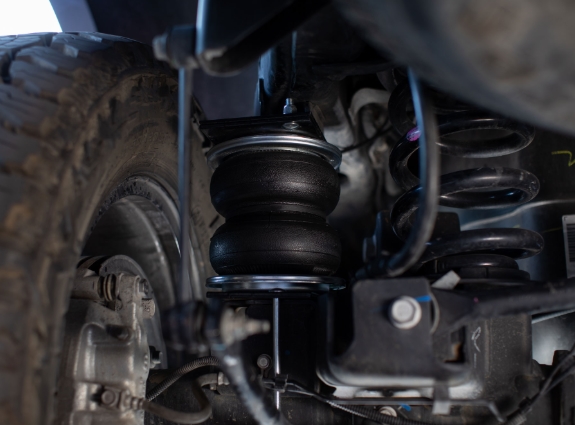

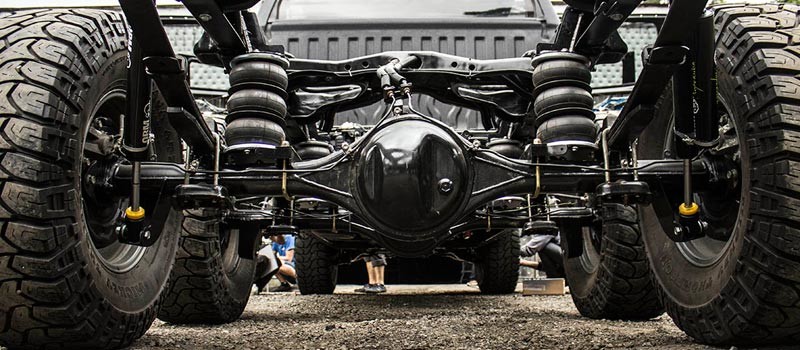

Пневматичні балони (пневмостійки) замінюють звичайні пружини підвіски. Складаються з гумово-тканинного балона, що надягається на амортизатор, або окремого пневмобалона поруч з амортизатором. При подачі повітря балон розширюється, піднімаючи кузов. При випуску повітря — кузов опускається. Всередині балона тиск 2-16 бар залежно від режиму.

Електромагнітні клапани (по одному на кожне колесо) керують подачею та випуском повітря у кожен пневмобалон окремо. Дозволяють регулювати підвіску незалежно на кожному колесі.

Датчики положення кузова (датчики дорожнього просвіту) вимірюють відстань між кузовом та віссю на кожному колесі. Блок керування отримує сигнали від датчиків та керує клапанами для підтримки заданого кліренсу.

Блок керування пневмопідвіскою аналізує дані датчиків, швидкість руху, режим роботи (комфорт/спорт/бездоріжжя) та керує компресором і клапанами. Інтегрований з ЕБУ двигуна, ESP, системою навігації.

Режими роботи пневмопідвіски

Нормальний режим — стандартний кліренс для повсякденної їзди. Висота підтримується автоматично незалежно від завантаження. Режим комфорту — м’яка підвіска, максимальне поглинання нерівностей, кузов трохи вище. Спортивний режим — жорстка підвіска, кузов опущений для кращої керованості на швидкості. Режим завантаження (деякі авто) — кузов опускається для полегшення завантаження багажника.

Автоматичне регулювання по швидкості: на швидкості понад 120-140 км/год кузов автоматично опускається для покращення аеродинаміки та стійкості. Режим бездоріжжя (позашляховики) — максимальний підйом кузова для подолання перешкод.

Типові несправності пневмопідвіски

Пошкодження пневмобалонів — найчастіша поломка. Гумово-тканинна оболонка балона тріскається від старіння (озон, перепади температур), перетирається об елементи підвіски, проколюється каміннями. Ознаки: підвіска опускається на стоянці (за годину-дві кузов “сідає”), компресор часто підкачує, нерівномірна висота кузова (одне колесо нижче інших), помилка пневмопідвіски на панелі приладів.

Несправний компресор або осушувач. Компресор зношується (поршнева група, клапани), продуктивність падає. Осушувач забивається вологою, волога потрапляє у систему. Ознаки: компресор працює довго, але не може набрати потрібний тиск, волога у магістралях (конденсат при злитті повітря), компресор гріється та вимикається по перегріву.

Витік повітря через клапани або з’єднання магістралей. Клапани не закриваються повністю через бруд або зношування. З’єднання магістралей розсихаються. Ознаки: підвіска повільно опускається на стоянці (за 6-12 годин), компресор періодично підкачує без причини, шипіння повітря при русі або на стоянці.

Несправні датчики положення кузова. Датчик показує неправильну висоту, блок керування намагається відкоригувати, підвіска “танцює”. Ознаки: нерівномірна висота кузова без витоку повітря, підвіска постійно регулюється при стоянці, помилка датчика у блоці керування.

Проблеми з блоком керування або проводкою. Окислені контакти, пошкоджена проводка, збій програмного забезпечення блоку. Ознаки: підвіска не реагує на команди, хаотична робота, помилки без видимої причини, аварійний режим (фіксована висота).
