Токарні роботи для автомобілів

Що таке токарні роботи в автосервісі

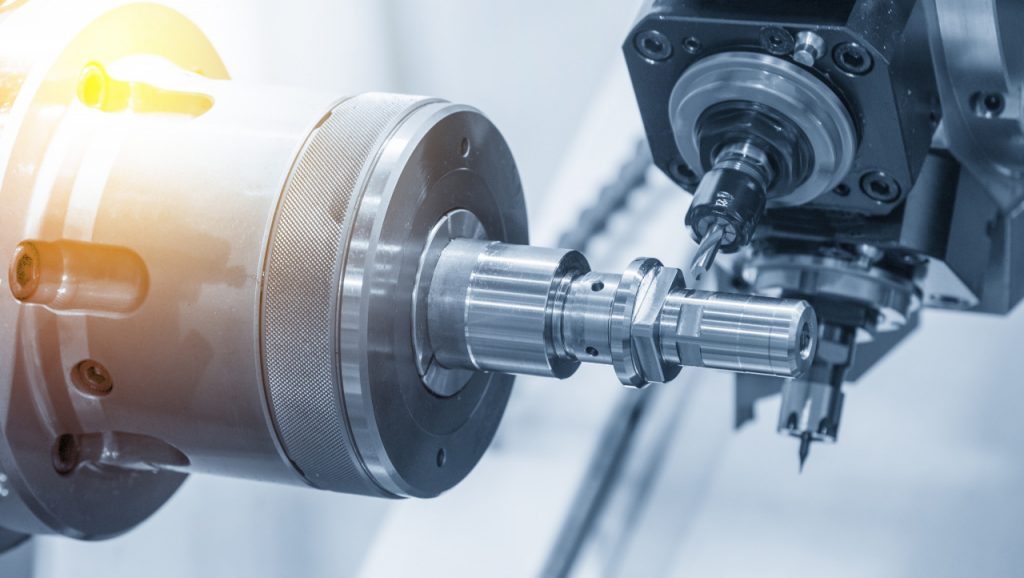

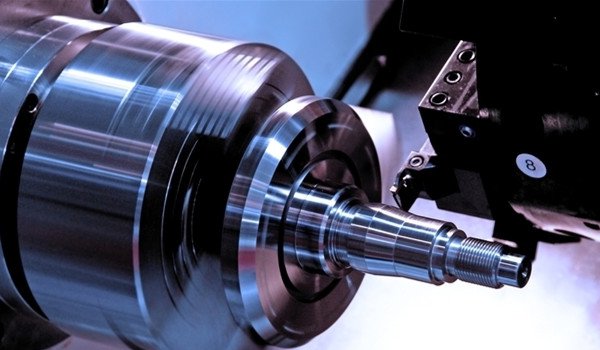

Токарна обробка – це процес механічної обробки металу, при якому деталь обертається навколо своєї осі, а різальний інструмент знімає тонкий шар матеріалу з поверхні. В автомобільному ремонті токарні роботи застосовуються для відновлення геометрії та якості робочих поверхонь деталей, які з часом зношуються, деформуються або пошкоджуються під впливом високих температур, тертя та механічних навантажень.

Основна мета токарної обробки автомобільних деталей – створити ідеально рівну, гладку поверхню з точними геометричними параметрами. Це критично важливо для гальмівних дисків і барабанів, де нерівності всього в 0,05 мм можуть призвести до биття педалі, вібрацій та нерівномірного гальмування. Для маховиків зчеплення вимоги ще жорсткіші – відхилення більше 0,02 мм вже є неприпустимим і може викликати тремтіння при запуску двигуна або переключенні передач.

Переваги токарної обробки перед заміною деталей

Економія коштів – головна, але не єдина перевага проточки деталей. Якісна токарна обробка дозволяє продовжити термін служби деталі на 30–50% від початкового ресурсу, що для гальмівного диска може означати додаткові 40–60 тисяч кілометрів пробігу. У багатьох випадках вартість проточки становить 15–25% від вартості нової оригінальної деталі. Для дорогих імпортних автомобілів, де оригінальні запчастини коштують значних грошей, економія може становити тисячі гривень на кожному ремонті.

Екологічний аспект також набуває все більшої важливості. Відновлення деталей замість викидання зменшує кількість металевих відходів та знижує навантаження на довкілля. За оцінками екологів, переробка однієї тонни сталі економить 1,5 тонни залізної руди та значну кількість електроенергії. Коли ми проточуємо диск замість його викидання, ми робимо свій внесок у збереження природних ресурсів.

Якість проточених деталей часто перевершує якість бюджетних нових запчастин сумнівного походження. Оригінальний диск відомого виробника після професійної проточки зберігає свою металургійну якість, балансування та інші важливі характеристики. Натомість дешевий новий диск невідомого бренду може мати приховані дефекти литва, неоднорідність металу або недотримання геометричних параметрів.

Обмеження токарної обробки

Не кожну деталь можна відновити проточкою – це перший і найважливіший принцип. Існують мінімальні допустимі товщини, нижче яких експлуатація стає небезпечною. Для гальмівних дисків мінімальна товщина зазвичай вказана безпосередньо на ребрі диска у вигляді маркування типу “MIN TH = 22.0 mm” або “Minimum thickness 20.4 mm”. Ця величина визначається виробником на основі розрахунків міцності, теплопровідності та безпечного гальмування.

Зниження товщини диска нижче мінімально допустимої веде до критичних наслідків. По-перше, зменшується теплоємність диска – він швидше перегрівається при інтенсивному гальмуванні. По-друге, знижується жорсткість конструкції, що може призвести до деформації від нагрівання. По-третє, зменшується запас міцності, і диск може розтріснутися або навіть зруйнуватися під час екстреного гальмування.

Тріщини будь-якої довжини та глибини є абсолютним протипоказанням до проточки. Навіть мікротріщина під час експлуатації буде збільшуватися від циклічних навантажень та термічних напружень. Проточка лише прискорить цей процес, оскільки зняття металу зменшить залишкову міцність.

Глибока корозія, що проникла всередину металу на глибину більше 1 мм, також робить проточку неможливою або марною. Для усунення такої корозії доведеться зняти занадто великий шар металу, що виведе товщину за межі допустимого.

Проточка гальмівних дисків: коли потрібна та як виконується

Гальмівні диски – найчастіший об’єкт токарної обробки в автосервісах. Це пояснюється тим, що диски працюють в надзвичайно важких умовах: високі температури до 600–800°C при інтенсивному гальмуванні, велике тертя, постійні ударні навантаження від контакту з колодками. З часом робоча поверхня дисків зношується нерівномірно, утворюються борозенки від абразивних часток, задири від зношених колодок, термічні плями від локальних перегрівів.

Ознаки необхідності проточки дисків

Биття педалі гальма під час гальмування – класична та найпоширеніша ознака нерівної поверхні диска або його деформації. Це відчувається як ритмічна пульсація, яка передається через гідравлічну систему на педаль гальма. Водій відчуває, що педаль ніби “дихає” – то натискається легше, то важче. Ця пульсація синхронізована з обертанням коліс – зазвичай 1–2 пульсації на один оберт колеса при швидкості близько 50–60 км/год.

Вібрації кермового колеса при гальмуванні на швидкості свідчать про те, що передні диски викривлені або мають нерівномірну товщину по колу. Коли товщина диска в одному місці більша, а в іншому менша, колодки то сильніше, то слабше стискають диск, створюючи змінне гальмівне зусилля. Це зусилля передається через підвіску на кермо у вигляді тремтіння або вібрації. Особливо помітно це на швидкостях понад 80–100 км/год.

Скриплення, свист або скрегіт при гальмуванні може вказувати на різні проблеми, але глибокі борозни на диску – одна з найпоширеніших причин. Ці звуки виникають від того, що зношена частина колодки потрапляє в борозну і виходить з неї з характерним звуком.

Візуальні ознаки, які можна побачити при огляді: глибокі борозни або кільцеві канавки на робочій поверхні, помітні буртики по краях робочої зони (валик спрацювання), темні сині або фіолетові плями від перегріву, нерівномірний колір поверхні, іржа або корозія в робочій зоні, тріщини радіальні або концентричні.

Перевірка товщини перед проточкою

Перед прийняттям будь-якого рішення про проточку необхідно виміряти фактичну товщину диска за допомогою високоточного інструмента – мікрометра з точністю вимірювання 0,01 мм. Вимірювання проводяться в кількох точках (мінімум 8–12) по колу диска на однаковій відстані від центру. Це необхідно, щоб виявити нерівномірність товщини, яка часто виникає від локального перегріву або нерівномірного зносу.

Мінімально допустима товщина зазвичай маркується безпосередньо на диску. Типові позначення: “MIN TH = 20.4 mm”, “Minimum thickness 22.0 mm”, “Épaisseur minimale 25 mm” (французькою), “Mindestdicke 24 mm” (німецькою). Якщо маркування стерлося або його немає, необхідно звернутися до технічної документації автомобіля або довідників виробника гальмівних систем.

Правило розрахунку простe: поточна товщина мінус мінімально допустима має дорівнювати або перевищувати необхідну глибину проточки плюс мінімум 0,5–1 мм запасу. Наприклад, якщо поточна товщина 24 мм, мінімальна 22 мм, а для усунення борозен потрібно зняти 0,8 мм, маємо: 24 – 0,8 = 23,2 мм. Запас до мінімуму складає 23,2 – 22 = 1,2 мм. Це прийнятно, проточка можлива.

Якщо ж поточна товщина 22,5 мм при мінімумі 22 мм, а потрібно зняти 0,8 мм, після проточки залишиться 22,5 – 0,8 = 21,7 мм, що менше мінімуму. У цьому випадку проточка категорично неможлива, потрібна тільки заміна диска.

Технологія проточки дисків

Існує два принципово різні методи проточки гальмівних дисків. Перший метод – проточка зі зняттям диска з автомобіля на стаціонарному токарному верстаті. Цей метод вважається класичним та забезпечує найвищу точність обробки. Диск знімається з ступиці, доставляється до токарної майстерні, де встановлюється на шпиндель верстата з використанням спеціальної оправки або планшайби.

Після надійної фіксації диска майстер встановлює різець на потрібну глибину та починає обробку. Сучасні верстати дозволяють обробляти обидві робочі поверхні диска одночасно за допомогою двох різців, розташованих з обох боків. Це забезпечує ідеальну паралельність поверхонь та рівномірне зняття металу. Процес обробки супроводжується постійною подачею охолоджувальної рідини для відведення тепла та змащення різця.

Переваги стаціонарного методу: максимальна точність обробки (биття менше 0,01 мм), можливість контролю товщини в процесі обробки, однакове зняття металу з обох поверхонь, відсутність впливу зношених підшипників ступиці на результат. Недоліки: необхідність зняття та встановлення диска, більші витрати часу, потреба в транспортуванні дисків до майстерні.

Другий метод – проточка без зняття диска з автомобіля за допомогою спеціального портативного обладнання. Портативний токарний верстат закріплюється безпосередньо на ступиці колеса, використовуючи отвори для кріплення колеса. Після надійної фіксації та центрування вмикається електропривід, який обертає різці, а диск залишається нерухомим.

Переваги портативного методу: швидкість виконання (30–60 хвилин на всі чотири колеса), не потрібно знімати диски, можна виконати роботу прямо на парковці клієнта. Недоліки: нижча точність порівняно зі стаціонарним верстатом (можливе биття до 0,03–0,05 мм), вплив стану підшипників ступиці на результат, складніший контроль товщини під час обробки.

Типові помилки при проточці

Найпоширеніша помилка – зняття занадто великого шару металу “про запас”. Деякі недобросовісні або некваліфіковані майстри знімають 1–1,5 мм з кожного боку, навіть якщо для усунення дефектів достатньо 0,3–0,5 мм. Це критично зменшує залишковий ресурс диска.

Нерівномірна проточка обох сторін диска – друга за поширеністю помилка. Якщо з одного боку знято 0,8 мм, а з іншого 0,4 мм, диск втрачає симетрію. Це призводить до дисбалансу, який проявляється вібраціями на швидкості.

Використання тупого, пошкодженого або неправильно заточеного різця залишає задири, вирви та підвищену шорсткість на поверхні. Замість гладкої поверхні виходить шорстка, яка швидко зношує нові колодки.

Відсутність контрольних вимірювань після проточки – серйозне порушення технології. Кожен диск після обробки має бути перевірений мікрометром (товщина в кількох точках), індикатором (биття при обертанні), візуально оглянутий на предмет дефектів.

Проточка гальмівних барабанів

Гальмівні барабани використовуються переважно на задніх колесах багатьох автомобілів. За принципом роботи барабанні гальма відрізняються від дискових – колодки розсуваються всередині барабана, притискаючись до його внутрішньої циліндричної поверхні.

Коли барабан потребує проточки

Нерівномірне гальмування лівого та правого коліс – найпоширеніша ознака проблем з барабанами. Це проявляється як відведення автомобіля в бік при гальмуванні. Якщо один барабан овальний або має нерівну поверхню, а другий нормальний, гальмівні сили будуть різними.

Зниження загальної ефективності гальмування задніх коліс помітне, коли доводиться сильніше натискати на педаль для досягнення потрібного сповільнення. Це відбувається, коли барабани зношені або стали овальними – площа контакту колодок з поверхнею зменшується.

При знятті барабана для огляду можна виявити: овальність – барабан втратив циліндричну форму, глибокі борозни по внутрішній поверхні, ступінька зносу у верхній та нижній частині, тріщини від перегріву або механічних ударів, корозію внутрішньої поверхні.

Виміри та оцінка стану барабана

Для барабанів критичним параметром є внутрішній діаметр робочої поверхні. Максимально допустимий діаметр зазвичай маркується на зовнішній поверхні барабана у вигляді штампу типу “MAX ID = 230.0 mm” або “Maximum diameter 254 mm”.

Вимірювання внутрішнього діаметра проводяться спеціальним нутроміром або телескопічним калібром. Виміри робляться мінімум у чотирьох діаметрально протилежних точках для виявлення овальності. Овальність визначається як різниця між максимальним та мінімальним виміряними діаметрами.

Допустима овальність для більшості барабанів не повинна перевищувати 0,02–0,05 мм. Якщо овальність більша, це вже помітно впливає на рівномірність гальмування і є показанням до проточки.

Процес проточки барабана

Проточка гальмівних барабанів виконується на спеціалізованих токарних верстатах, обладнаних пристроями для внутрішньої розточки. Барабан закріплюється на планшайбі верстата за зовнішню поверхню або за отвори для кріпильних болтів. Критично важливо забезпечити правильне центрування барабана відносно осі обертання.

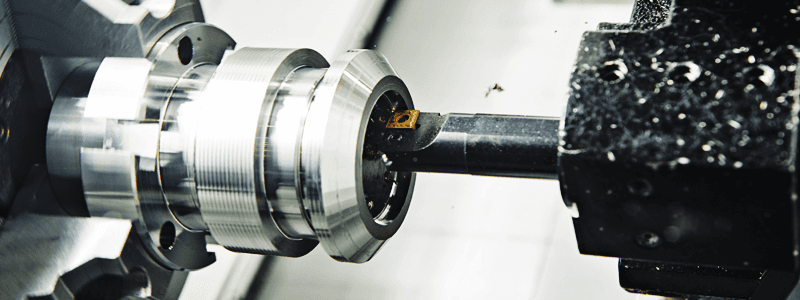

Різець для розточки барабанів має спеціальну геометрію. Він закріплюється на розточній оправці, яка вводиться всередину барабана. При обертанні барабана різець рухається вздовж осі, поступово знімаючи шар металу з внутрішньої поверхні.

Після механічної обробки внутрішня поверхня має бути перевірена на циліндричність, конусність, шорсткість поверхні та відсутність дефектів.

Проточка маховиків зчеплення

Маховик – це масивний металевий диск, який встановлений на кінці колінчастого валу двигуна. Робоча поверхня маховика, по якій ковзає фрикційна накладка диска зчеплення, з часом зношується від постійного тертя.

Симптоми зношеного маховика

Вібрації при включенні зчеплення, особливо на низьких обертах двигуна – типовий симптом нерівної поверхні маховика. Педаль зчеплення може “бити” або пульсувати під ногою. Тремтіння автомобіля при трогання з місця – класична ознака проблем з маховиком.

Проковзування зчеплення – коли двигун набирає оберти, а автомобіль прискорюється значно повільніше. Це може бути пов’язано з замасленою або надмірно гладкою поверхнею маховика.

При розбиранні зчеплення на маховику можна виявити: сині термічні плями від локальних перегрівів, глибокі борозни по колу, нерівномірний знос по радіусу, задири або раковини, деформацію поверхні.

Вимоги до проточки маховика

Маховик – одна з найточніших деталей у системі зчеплення. Допустиме биття робочої поверхні не повинно перевищувати 0,02–0,05 мм залежно від типу автомобіля. Така висока точність необхідна, оскільки маховик обертається з великою швидкістю.

Типова глибина проточки маховика складає 0,2–0,5 мм залежно від глибини дефектів. Зняття більшого шару може призвести до зміни положення диска зчеплення відносно корзини, що порушить роботу всього механізму.

Для двомасових маховиків проточка часто взагалі не рекомендується виробниками через складну конструкцію. Зазвичай двомасові маховики замінюються цілком.

Шліфування vs проточка

Деякі майстри рекомендують шліфування замість проточки для маховиків. Шліфування забирає менше металу (0,05–0,15 мм) і створює дуже гладку поверхню. Проте для глибоких дефектів шліфування недостатнє.

Комбінований метод – спочатку проточка для усунення глибоких дефектів, потім фінішне шліфування для досягнення ідеальної гладкості – дає найкращі результати.
